Rebro（レブロ）参照ビュー／共有ビューは便利だけど、運用ルールがないと現場が迷子になる
Rebroはモデルから図面化が強いCADだからこそ２次元要素の扱いが重要
| ■ 技術者からの相談 |
今月に入り、お二人の技術者の方から、【共有ビュー】って💦とご相談がありました。
- 要素を追加したら管理できない
- ビュー名が変わったらどう設定していたのかわからない
- 共有ビューの使い方が人に引き継ぎしにくい
- 外部参照にしたら意図しないものが見える
■ 参照ビューと共有ビューとは？ |
ビュー参照・共有ビューは２次元の要素をビュー専用で作図し、他のビューにも表示させる機能です。この手法は、ビュー共通や平面ビュー共通で作図した場合と比べ、レイヤー数の削減・レイアウトの表示/非表示の切り替えの時間短縮・外部参照にした場合に２次元要素を表示させない有効な手法です。
■ 参照ビューと共有ビューの機能 |
-

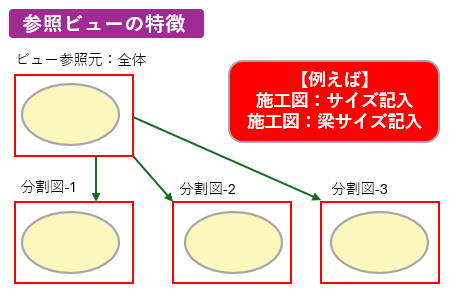

参照ビューの特徴
・2次元のビュー専用で作図した要素を他のビューに参照する
・どこを見るか？を決めて設定する
・参照したいものを決める
・同じ位置に表示しほぼ移動しない要素にする
・ビュー単位で設定する
-

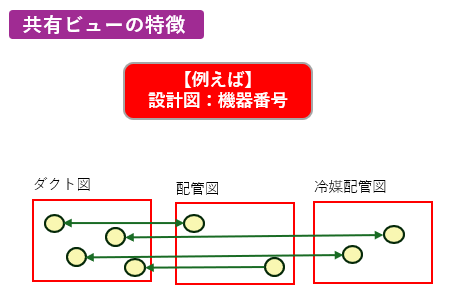

共有ビューの特徴
・2次元のビュー専用で作図した要素を他のビューと共有する
・どこに見せたいか？を決めて設定する
・参照させたい先を管理する
・同じ位置に表示しほぼ移動しない要素にする
・要素単位で設定する
-

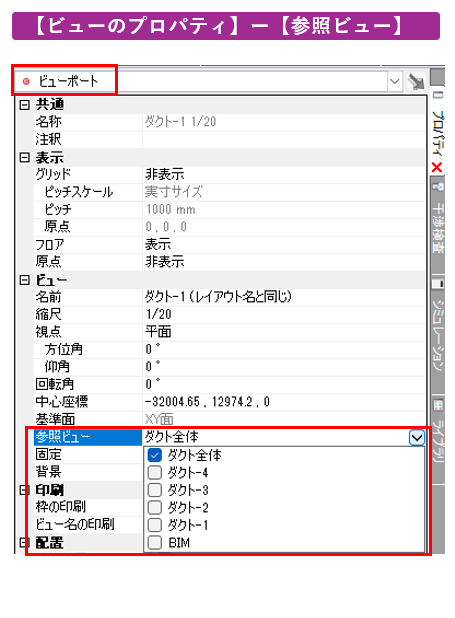

参照ビューの設定箇所
【ビューのメニュー▼】ー【プロパティ】で参照させたいビューを選択する。
-

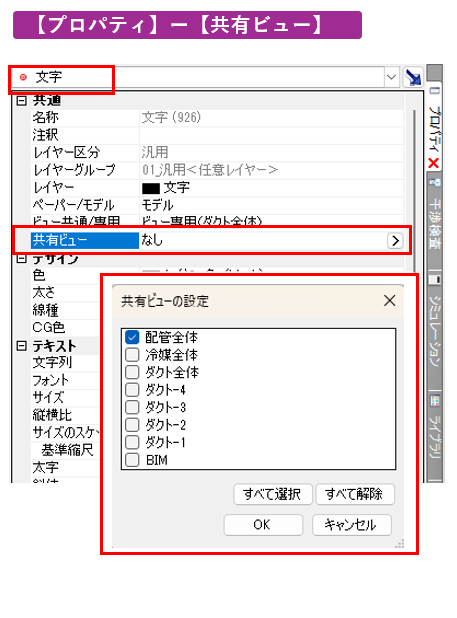

共有ビューの設定箇所
要素選択し【プロパティ】で共有させたいビューを選択する
-

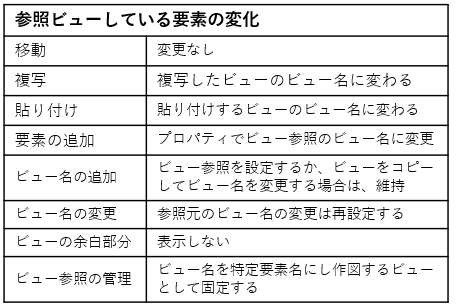

参照ビューしている要素の編集時の変化

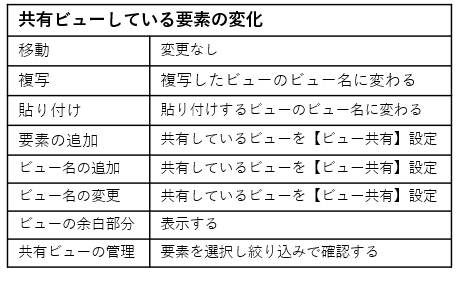

共有ビューしている要素の編集時の変化

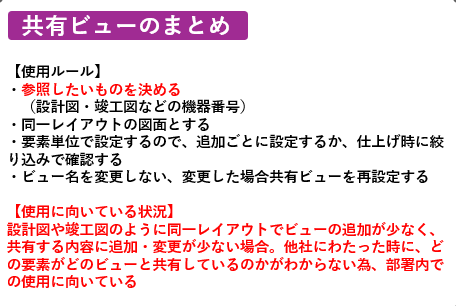

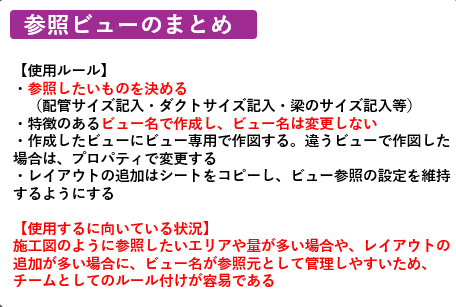

■ 参照ビューと共有ビューのまとめ |
