Rebro（レブロ）外構図の作図ポイント

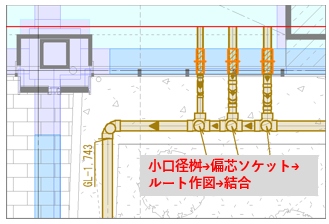

完成図

小口径桝の入れ方→偏芯ソケットの入れ方→ルート作図→結合

ステップ1

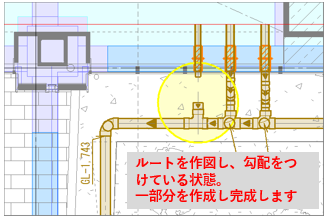

小口径枡を入れす、ルートを作図し、勾配を付けます。枝を接続せず桝を配置します

ステップ2

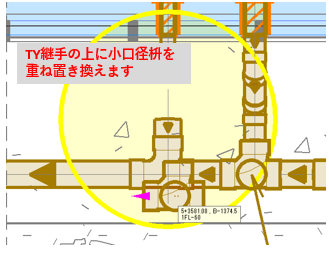

小口径桝を、TY継手に重ね置き換えます

ステップ3

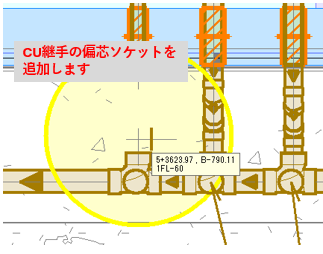

CU継手の偏芯ソケットを小口径桝の接続口に追加します

ステップ4

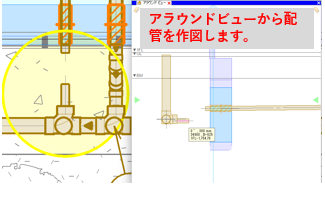

アラウンドビューを起動し、偏芯ソケットの接続口よりルートを作図します

ステップ5

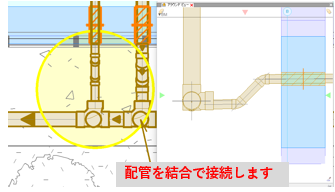

配管を結合で接続します

ステップ6_図面化のポイント

外構図にピット内の配管を非表示にします。全体をビュー名：外構で全体を表示し、ピット内をビュー名：透明で表示します。透明のビューのレイヤーを非表示にします。

ステップ7_図面化のポイント

ビューの重ねることで表示範囲を制御することができます。
