Rebro導入成果エピソード：機器取扱説明書データ構築（2014年）

2014年にご依頼いただいたのは、竣工後の設備機器に関する「取扱説明書データの構築」でした。他社から提供された施工図を変換し、機器を3次元で作成。

さらに、CG上で機器ツリーを構築するという挑戦的な内容でした。

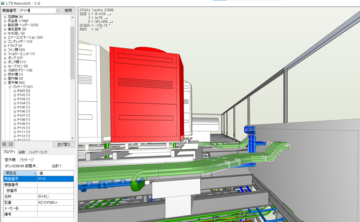

CGの機器の機能は、機器に機器名称と台数を紐づけて管理でき、機器番号を入力すると該当機器にズームする仕様になっています。

そこに必要な資料をハイパーリンクで設定することで、CGモデルがそのまま機器の取扱説明書として機能する仕組みです。

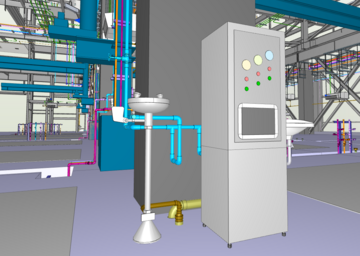

Rebroの標準部材にない点眼器や給茶器などの機器も多数あり、3次元作成は膨大な作業量でしたが、現在でも再利用可能な図形として活用されており、

「最初は大変でも、図面作成で再利用できる数少ない資産」となっています。

当時は、部材情報の入出力やデータリンク、プロパティの連携機能がなく、すべて手動で情報を入力。今では考えられないほどの時間と労力を要しました。

2014年にはまだ建築のIFCも限定されていて電気は電気にBIMは必要か？と言われていました。
